NO 序号 |
Description of goods 描述 |
Specification 规格 |
Unit 单位 |
Unit price 单价 (RMB) |
Qty 数量 |
Total price 总价(RMB) |
Remark备注 |
|
1 |
JX-114fully-automatic blow molding machine JX-114全自动吹瓶机 （移位，合模，2个伺服驱动） |
2cav
|
Set |
|
1 |
|
1.Servo clamping 2.fully-automatic 3.Save points 4.Save gas 1.全自动上料 2伺服合模 3.省电 4.省气 |
|
2 |
700ml Blow mould 500毫升吹瓶模具 |
700ml. 2cav
|
Set |
0 |
|
45号模具钢
|
|
|
3 |
1500ml Blow mould 1500毫升吹瓶模具 |
1500ml. 2cav
|
Set |
|
|
|
45号模具钢
|
|

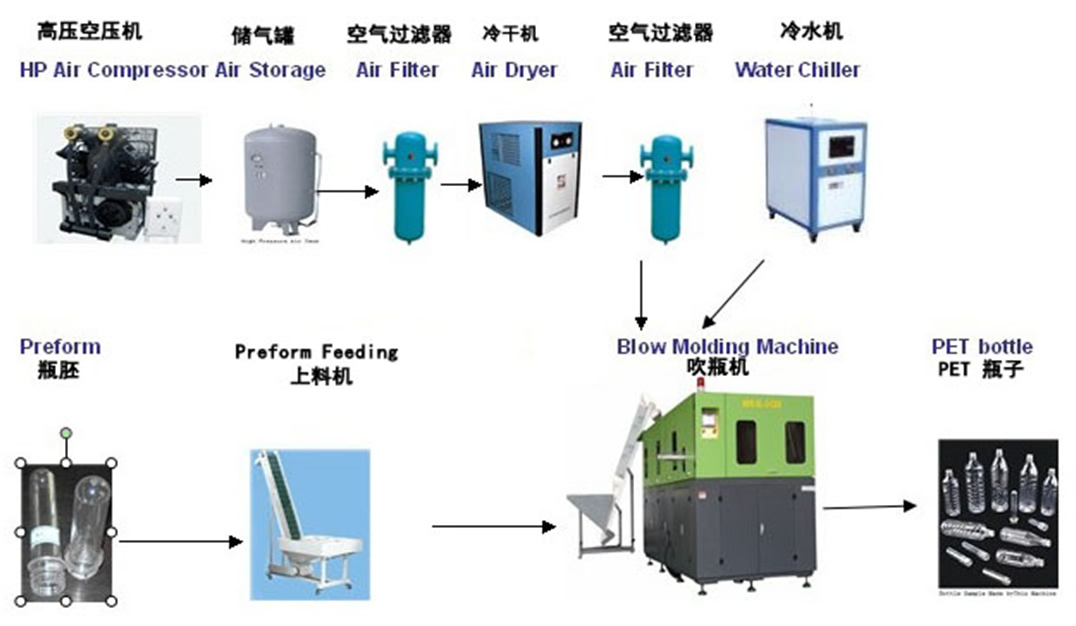

Corollary equipment 辅助设备 |
|||||||
|
4 |
High pressure air compressor高压空压机 |
18.5KW |
Set |
|
1 |
|
1.6m3/30KG |
|
5 |
Air cooling dryer 高压冷干机 |
2.0m3/30bar |
Set |
|
1 |
|
|
|
6 |
Air chiller风冷型冷水机 |
3Hp |
Set |
|
1 |
|
|
|
7 |
Air tank气罐 |
0.6m3/30KG |
Set |
|
1 |
|
|
|
8 |

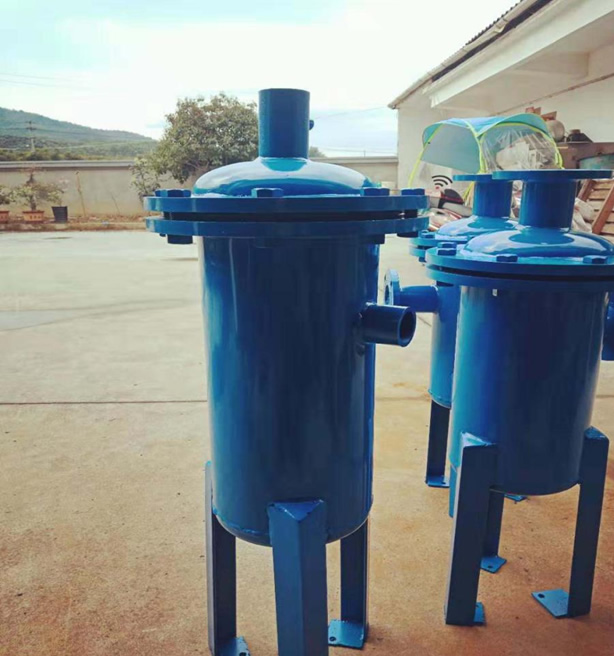

Air Filter 过滤器 |
2.0/40kg |
|
|
2 |
|
|
|
|
|
|
|
|
|
|
|
|
Total price 总价（RMB）： |
|
||||||
Remarks:
1,付款方式： 预付合同总金额30%，余款发货前付清。
2,Delivery time: Within days after received the deposit AND BOTTLE SAMPLE DESIGN CONFIRMATION
交货期:瓶样设计确认以及预付完成后 35天内
3,WARRANTY :One year GUARANTEE for machine and mould,not including quick-wear part
注意：机器与模具保修一年,不包括易损件
1.JX-114 fully-automatic blow molding machine
1.JX-114型全自动吹瓶机
产品介绍：

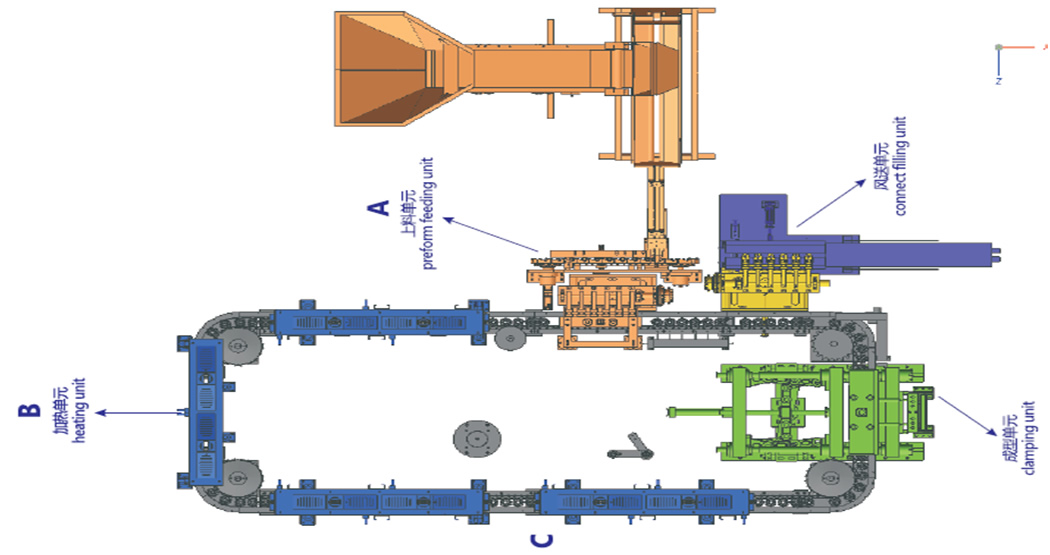

1：自动上坯，机械手出瓶，可连线灌装机，打包机，套标机，节省人工。

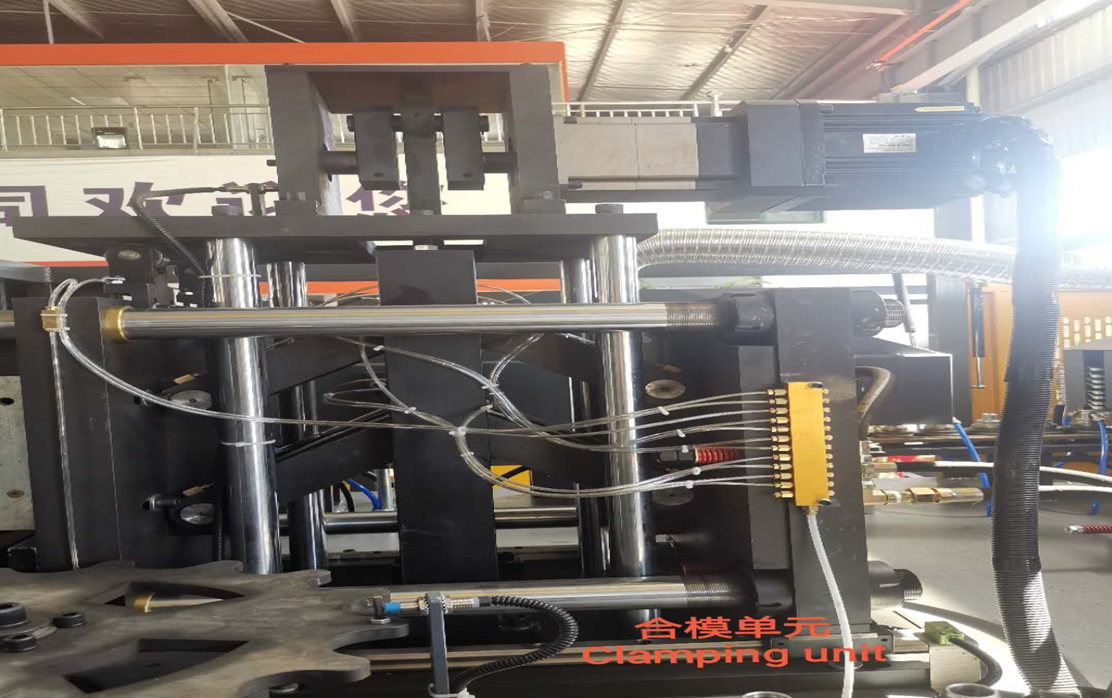

2：移位，合模，双伺服驱动，省电，稳定。
3：换模具有定位板，可电脑点动合模，更换模具更方便。
4:瓶托采用下沉式设计，无需拧螺丝。
5：红外线920长灯管✖4组，每个管坯均匀加热16模，保证瓶子更好成型。
6：适用于水瓶，日化瓶，农药瓶，广口瓶，一机多用。
7：高压，低压，气罐独立，满足不同气压需求。
8：伺服合模，液压增压合模，保证瓶身无明显合模线。
9：触摸屏电脑操控，简单方便。
2.Technology Specification技术参数
|
|
型号 |
单位 |
JX-114 |
|
成型组规格 Clamping System |
模穴数 （Number of cavity） |
cavities |
2 |
|
瓶子间距 (Cavity pitch) |
mm |
114.3 |
|
|
加热间距 (heating pitch) |
mm |
114.3 |
|
|
胚头数 (Number of holder) |
PCS |
60 |
|
|
瓶型规格 Container |
瓶子最大容量(Max.container volume) |
L |
1.5L |
|
牙部尺寸（外径) (Max. neck diameter) |
mm |
20-85 |
|
|
最大瓶胚高度 (Max.preform height) |
mm |
170 |
|
|
最大瓶身直径 (Max.container diameter) |
mm |
105 |
|
|
最大瓶身高度 (Max.container height) |
mm |
320 |
|
|
※理论产能 (theoretical output) |
B.P.H |
1800-2000 |
|
|
电控規格 Electrical System |
加热箱数量 heating oven |
UNITS |
4 |
|
箱数x灯管道数量 box*channel |
|
4✖8 |
|
|
灯管数量 Number of lamp |
piece |
32 |
|
|
最大加热配置功率 (heating power) |
kw |
24 |
|
|
电力总容量 (installed power) |
kw |
64 |
|
|
电压 (voltage) |
Voltage |
220v/380v/3 |
|
|
空压规格 Air System |
操作压力 （operating pressure） |
KG |
8 |
|
吹瓶压力 （blowing pressure） |
Mpa |
22-28 |
|
|
高压空气耗氧量 （high pressure air consuming） |
M³/min |
1.6 |
|
|
配置功率 （power） |
KW |
18.5 |
|
|
冷却水规格 Chiller System |
温度范围 (temperature) |
℃ |
10-15 |
|
压力 (pressure) |
Mpa |
0.3 |
|
|
流量 (flow rate) |
L/Min |
80 |
|
|
额定功率 (heating power) |
HP |
3 |
|
3.Component list(配置表):
Components配置
Brand,country品牌,国家
PLC控制器PLC controller
信捷，中国江苏 China
触摸屏Touch
screen
信捷，中国江苏 China
手指气缸Finger
cylinder
金器 台湾MINDMAN
翻转气缸Turn
over the cylinder
SMC 日本 JAPAN
拉伸气缸Cylinder
中国广州 JIACHEN China
过滤器Filter
山耐斯，台湾TWSNS TAIWAN
减速机Reducer
瓦格 台湾 WAGE TAIWAN
导轨Guide
上盈 台湾TAIWAN
低压电磁阀Low
pressure solenoid valve
亚德客 台湾 AIRTAC TAIWAN
光电开关Photoelectric
switch
奥托尼克斯，韩国AUTONICS KOREA
消音器Muffler
SMC 日本JAPAN
接触器Contactor
施耐德，法国SCHNEIDER, FRANCE
接近开关Proximity
switch
奥托尼克斯，韩国AUTONICS KOREA
电源开关Switch
power
三菱,日本MITSUBISHI JAPAN

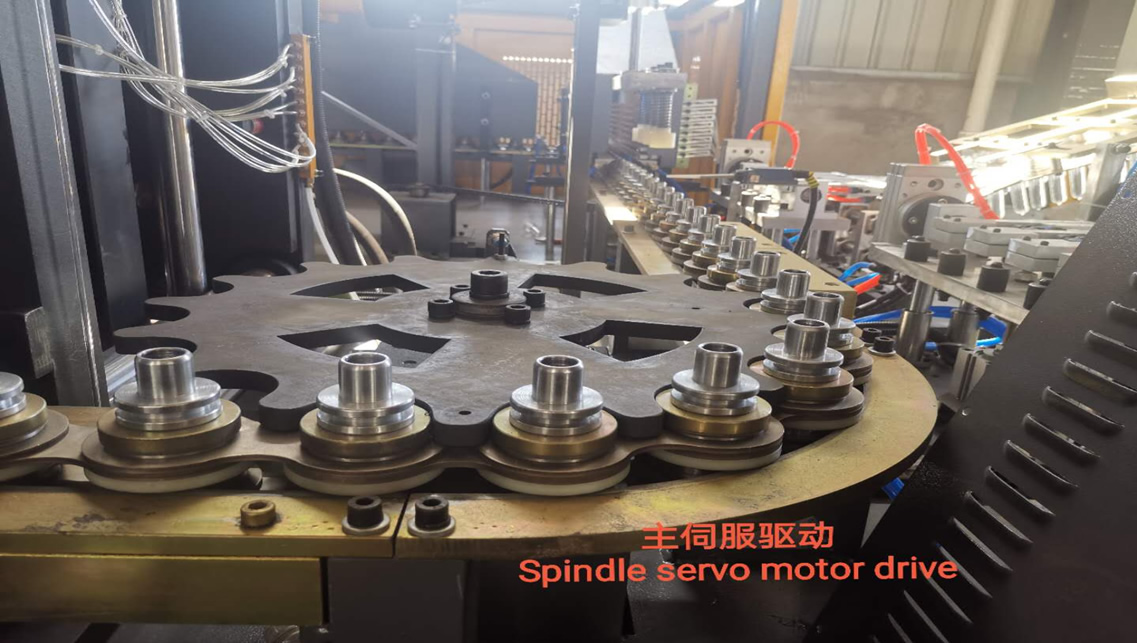

主轴伺服电机Main
Servo motor
信捷，中国江苏 2.3KW XINJIE China
上料伺服电机Feeding
Servo Motor
信捷，中国江苏 2.3KW XINJIE China
伺服合模电机 Servo Clamping
信捷，中国江苏0.75KW XINJIE China
主链条Main
chain
自强，中国杭州ZIQIANG China
4.Accesorries:

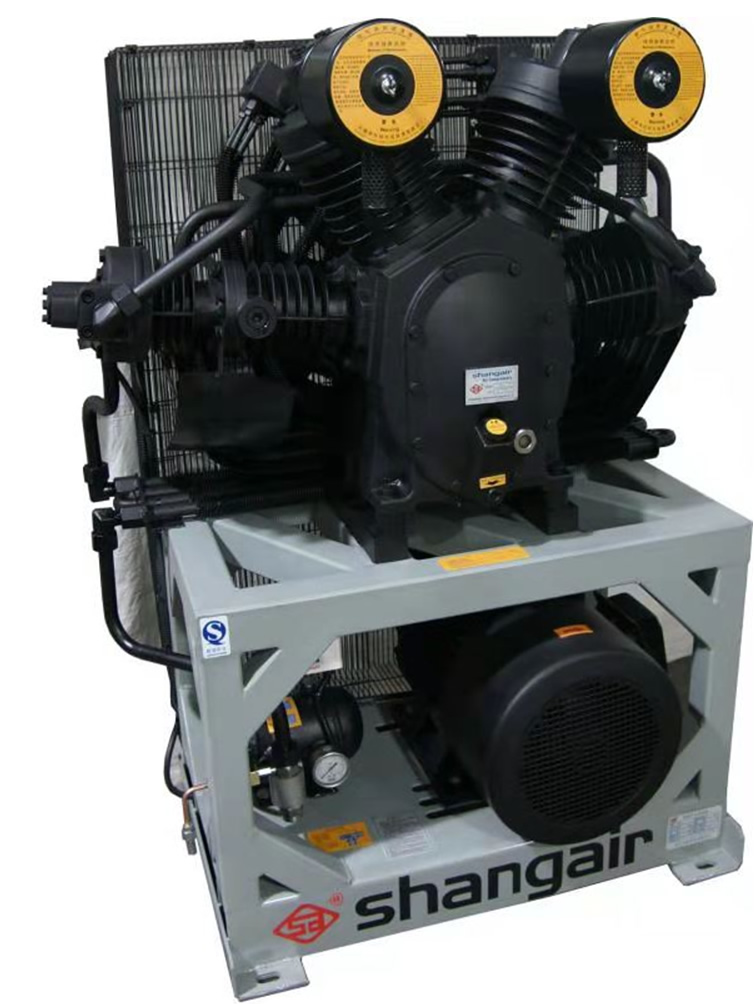

1）High air compress高压空压机:
图片1.6排气量空压机

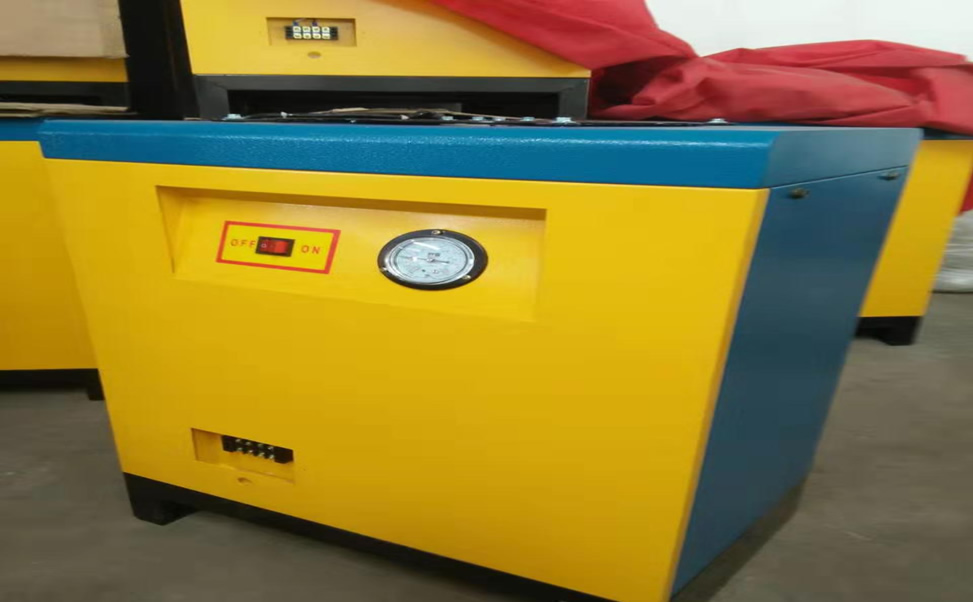

2）High air cool dryer高压冷干机 :
|

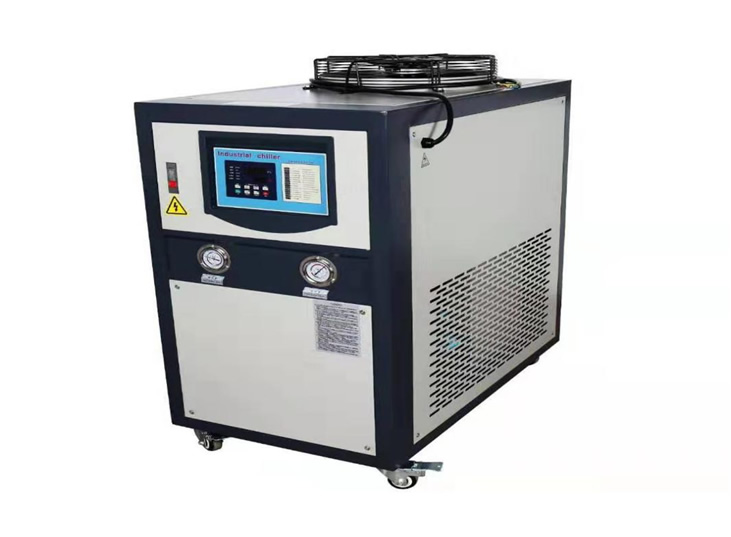

3）water chiller冷水机:
|
